帶式輸送機托輥簡潔、精準過盈冷裝配方法 —— 文章正文
一．過盈冷裝配工藝設計的技術依據：
- 托輥生產行業特點
托輥生產行業的生產具有以訂單定制并少量多批的特點，即托輥生產企業的運營主要依賴根據用戶所需產品的規格、數量及供貨時間簽訂的訂單來確定生產計劃，訂單一般具有少量多批的特點，因而，此行業企業只有實現托輥的精益生產和精準裝配，才能形成市場競爭能力和客戶滿意度的提高。
2.產品精益生產和精準裝配方法
產品精益生產指“只在需要的時候，按需要的量提供準確的零部件裝配所需的產品”。托輥生產行業實現“精益生產”依賴于托輥裝配實現“精準”。影響托輥“精準裝配”的主要因素包括托輥零件、部件制造的精準度和裝配方法的精準性。
采用托輥零件及部件在總裝配前均已采用模壓、沖壓或預處理加工并逐一檢測，以“選配裝配法”（指在裝配時各配合零件不經修理，選擇或調整即可達到裝配精度）裝配并實現產品質量在線檢測的裝配生產工藝，可實現托輥“精準裝配”和企業”精益生產”，同時，也適應于托輥生產行業“訂單定制并少量多批”的生產特點。
3.煤礦井下用帶式輸送機運行環境及對配套的托輥技術條件要求
煤礦井下用帶式輸送機，特別是長距離、大運量順槽帶式輸送機其所運行的環境較惡劣（存在粉塵、淋水、浸水、磨損及腐蝕等對設備的侵害），另因煤炭采掘行業目前及今后普遍采用綜采生產方式，故對帶式輸送機技術條件（高安全可靠性、較長檢修周期、搬運方便以及運行能耗需較低等）要求較高，因而，要求與之配套的托輥應至少具備保證其運行安全可靠性和經濟性能的技術條件（防水、防塵、耐腐蝕、耐磨損、阻燃、抗靜電、較低的旋轉阻力、較長的使用壽命、較低的徑向跳動和軸向竄動量、低噪音、重量輕、承載量大等），要滿足上述技術條件要求就要求托輥的裝配和生產工藝應實現簡潔、精準，并實現托輥關鍵技術指標質量檢測的簡潔、準確，且盡可能實現在線質量檢測。
4.阻燃、抗靜電及復合改性UHMW-PE材料物理性能
本項目開發的托輥管體采用本項目開發的阻燃、抗靜電及復合改性UHMW-PE管材，其具有阻燃、抗靜電、耐腐蝕、耐磨損、抗沖擊、自潤滑、不粘附物料、吸水率低、無毒等綜合優異性能，但存在彈性模量低和變形溫度低（≦86℃)、熔點低（≤136℃）以及相對于鋼管等金屬材料內外圓度和直線度較差的缺點，不適用管體與其它部件的焊接配合工藝，并需對其內外圓度和直線度盡可能進行修正和強度強化，適合采用“過盈冷裝配工藝”。
5.本項目開發的托輥部件結構、加工工藝及其使用材料性能
本項目開發的托輥部件（包括軸、軸承座、軸承、密封、管體等）分別采用拉光、沖壓、注塑、擠出及標準化生產等加工工藝，在裝配前各部件在檢測后均已完備不需在裝配中二次加工，材料分別采用Q235A、08AL、GCr15、改性UHMW-PE等材料，根據各部件材料的彈性模量比照可滿足過盈冷裝配工藝要求，同時采用軸承座與管體的過盈冷裝配還可實現對管體內外圓度和直線度的有效修正。
本項目開發的托輥主要部件所使用材料物理性能表
| 部件名稱 | 使用材料 |
彈性模量 （1×105MPa) |
剪切模量 （1×105MPa) |
泊松比 |
| 軸 | Q235A | 2.0-2.1 | 0.79-0.81 | 0.25-0.28 |
| 軸承座 | 08AL | 0.69 | 0.26-0.27 | 0.32-0.36 |
| 管體、密封 | 阻燃抗靜電改性UHMW-PE | 0.009-0.01 | 0.4-0.5 | |
| 軸承 | GCr15 | 2.06 | 0.79-0.81 | 0.25-0.3 |
| 卡簧 | 65Mn | 2.06 | 0.79-0.81 | 0.25-0.8 |
二.過盈冷裝配工藝的特點及優點

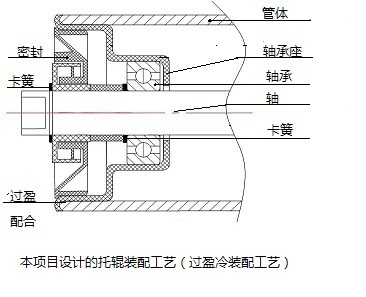

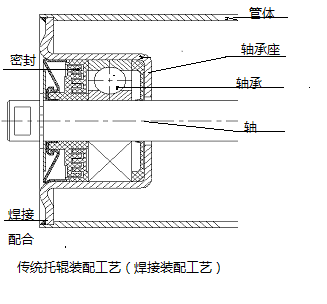

上圖為目前托輥生產行業普遍采用的焊接裝配工藝示意圖，下圖為北京雨潤華科技開發公司研發并采用的“過盈冷裝配工藝”示意圖。
根據本項目開發的托輥產品組成零件和部件加工工藝、使用材料物理性能，如采用“焊接裝配工藝”則造成托輥管體的遇熱變形、零件和部件技術參數的失真，同時也不能有效對管體直線度和內外圓度的修正，導致托輥裝配精度的明顯下降；采用“過盈冷裝配工藝”無焊接工序，規避了改性UHMW-PE熱變形溫度（≤86℃）低的缺陷，而有效利用了托輥零件和部件所使用材料物理性能的差異，特別是阻燃和抗靜電改性UHMW-PE(管體材料）的彈性模量遠低于08AL（軸承座材料）彈性模量、08AL(軸承座材料）彈性模量低于GCr15（軸承材料）彈性模量，改性UHMW-PE的泊松比均低于08AL和GCr15，且改性UHMW-PE具有優異的變形記憶性能，因而托輥零件和部件的物理性能適合“過盈冷裝配工藝”，且通過“過盈冷裝配”不得不會造成托輥零件和部件的技術參數失真，還可通過“過盈裝配”有效修正改性UHMW-PE管體的直線度和內外圓度，顯著地提供了托輥”裝配精度”，并簡潔了托輥裝配工序及裝配操作的難度與繁度。
根據上述因素分析，“過盈冷裝配工藝”適合于本項目開發的托輥的裝配方法，并可有效提高托輥裝配的簡潔性與精準度。
Keywords（關鍵詞）：帶式輸送機托輥,過盈冷裝配
