深度|北歐國家固體廢棄物處理考察報告 —— 文章正文2017-10-09

北極星環保網訊:一、技術設計方面

在北歐國家，固體廢棄物不僅僅是城市生活垃圾，還包括了農林生物質、工業垃圾等，因此固體廢棄物要得到良好的處置，則燃料的制備系統以及垃圾焚燒鍋爐是城市固體廢棄物處理方面的核心設備，因此他們?cè)谶@方面進行了深入的研究與創新;現概括性的將燃料的制備設計工藝及鍋爐的設計簡述如下：

1、燃料制備(以BMH 公司為例)

(1)預處理工藝構成：

混合固體生活垃圾-----預先處理(采用篩分工藝)-----篩上物進入SRF 生產線-----篩下物(有機成分)-----進入有機成分的生物干化系統(經干化后的垃圾進入SRF 生產線或制作沼氣、肥料、堆肥均可);

干垃圾或其他垃圾如商務垃圾、工業垃圾等----篩上物以及經干化后的垃圾-----SRF 生產線，具體工藝流程為：步進式給料機----垃圾破碎機――輸送帶――磁選機――不可磁金屬渦流分選機――風選機――SRF 燃料輸送帶-----進入成品庫);

(2)工藝特點：垃圾一次性破碎到≤80mm 的粒徑，有利于金屬的分選;風選是對破碎后并經金屬分選后的垃圾進行重輕物料的分離，把垃圾中的建筑垃圾、玻璃等其它物料進行分離;經多道分選后最終生成均質的SRF 燃料入庫;分選出來的金屬等可利用物料進行循環利用，對分選出來的不可循環利用的惰性物料進行填埋處理;

(3)預期產生的環保效益及經濟效益

3.1 清潔燃料，低CO2、Nox、CO 排放量;均質燃料，促使燃料充分燃燒，最大限度的避免二惡英的產生; 爐渣量及飛灰量可大幅度減少;實現均質化燃料焚燒可徹底改善排渣不暢的現狀;環保設施可排放可控。鍋爐年運行時間可大幅度提高，可促進設備利用率的提高;利用垃圾中的能量提高發電效率。

3.2 廠用電率明顯下降;鍋爐效率可大大提升;煙氣量的穩定可促進煙氣系統的選型優化，降低煙氣處理系統投資;回收金屬;可實現高度自動化操作，減少運維人員。

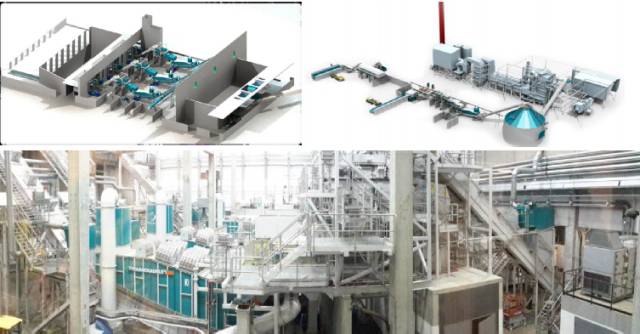

(4)SRF 生產線的技術工藝

SRF 生產線核心在于強大破碎機的應用，輔以其他分選設施進行技術集成;交流中，歐洲國家在2012 年后將泥炭定位化石燃料后，制作生物質垃圾及衍生燃料成為他們研究的一個重要課題，他們?cè)谠O(shè)計階段遵循了以下幾方面的原則：

4.1 如以霸王龍?zhí)幚砭€9905 型為例，則為一步到位，破碎到粒徑小于80mm 的燃料。

4.2 鍋爐設計超過8000 小時，二條處理線即可滿足要求，一般設計三條線，每條線運行年運行6000 小時，理論設計可達8800 小時;設計時選擇留出30%的余量。

4.3 讓用戶使用方便，采用了無縫切割技術，達到所需要的粒徑，日常維護只有每天通過液壓系統的按鈕來調整下刀片的間隙即可。(如9905 型有5 個單元設定5 顆按鈕)

4.4 設計時充分考慮到垃圾的特性，如水分、有機及無機物質等。

4.5 分選效果必須在破碎后進行，采用強勁的磁選機、渦流分選機等。

4.6 采用獨特的垃圾存儲設備---筒倉，其比庫房更安全，頂部設有防爆門，定期監控倉內溫度;在重力的作用下物料先進先出，混合均勻;取樣可以更加精確。

2、鍋爐設計(以Foster Wheeler 公司為例)

Foster Wheeler 公司是芬蘭著名的鍋爐設備設計、制造商之一，專門從事油、氣以及核電站工程的設計與研發，全球有1 萬多名員工，90 億美元資產，特別在鍋爐研發與煙氣處理方面有深入研究，當前在全球有460 個案例投入運營。在清潔能源方面核心研發循環流化床與鼓泡流化床。

(1)數據庫建設(燃料技術參數的選擇與分析)：鍋爐設計最重要的方面是需要對燃料進行深入分析，因此Foster Wheeler 公司對客戶所需的鍋爐提供的燃料進行綜合分析，形成大數據庫，當前已經存儲有超過8000 個樣本的數據。

(2)爐型選擇與循環倍率：基本上采用中低倍率的焚燒鍋爐;根據燃料的特性來決定是否采用循環床或鼓泡床;如燃料的低位發熱量較高且有充分的燃料量，則考慮采用大型的循環流化床;如燃料的低位熱值較低且各種雜物摻燒(如污泥、泥煤、其他生物質等)，則考慮采用中、小型的鼓泡床。鼓泡床有緊湊性好、性價比高等特點。

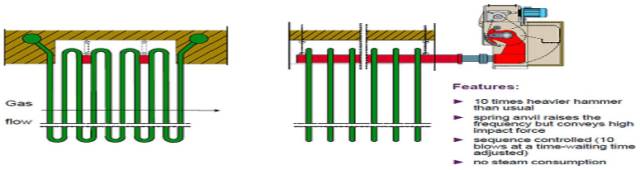

(3)清灰設計：尾部煙氣受熱面采用機械沖擊振打裝置、震動傳遞梁采用水冷模式、適用于懸吊受熱面、機械清灰采用程序控制模式，使整個受熱面部件均能夠得到良好的過程清潔，保持很好的煙氣與管道內介質換熱過程。
