柳州白沙大橋位于河?xùn)|大橋和壺東大橋之間，西起柳北區躍進路東至河?xùn)|片區高新三路與海關路交叉口，主橋?yàn)?×200m單塔雙索面斜拉橋。斜拉橋主梁采用正交異型橋面板流線型扁平鋼箱梁，橋梁中心線處梁高4m，橋面全寬(包括風嘴)38m，設有雙向15.%的橫坡;斜拉橋?yàn)?ldquo;反對稱斜拉橋”是指該橋的主塔造型呈現反對稱的形式，并在這個基礎上，將大橋的主塔——兩座筆直的鋼塔在106米的空中擰成一個麻花形。

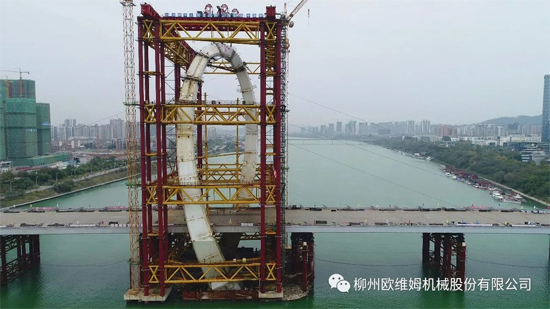

柳州白沙大橋主塔液壓吊裝完成合龍

柳州歐維姆機械股份有限公司在白沙大橋的建設過程中，使用了先進的液壓移位施工技術，參與了大橋鋼箱梁頂推和主塔節段吊裝施工。

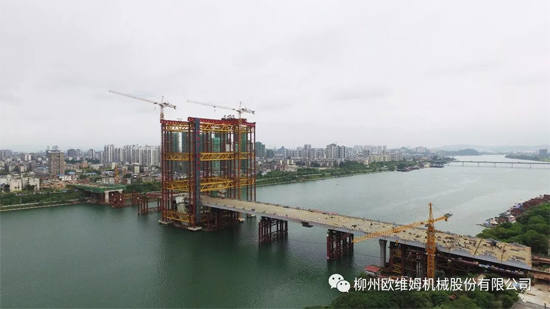

鋼箱梁頂推施工

主橋鋼箱梁頂推采用鋼絞線拖拉頂推施工法，使用歐維姆公司的QKDT控制系統配套ZTB泵站進行同步頂推，頂推距離400m，頂推最大重量9745t。鋼箱梁頂推距離長，頂推支墩多，各個頂推支墩液壓千斤頂集群動作同步性要求高，加之鋼箱梁底面呈圓弧型(半徑5000m)，頂推過程中需反復調節頂推支墩滑道標高以滿足頂推設計線性，頂推施工難度大，技術要求高。鋼箱梁分節段拼裝并由東岸往西岸方向頂推，主橋鋼箱梁于2017年9月21日順利貫通。

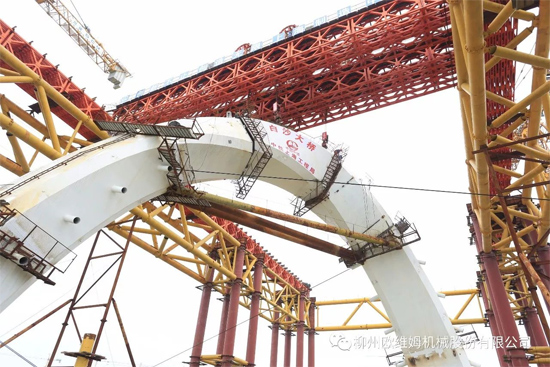

主塔節段吊裝施工

斜拉橋主塔共分27個節段，每個節段間的分界面均為該處塔柱軸線的法向平面，節段長度為5m-12.5m不等，最大單節段重量為206t，主塔共計4278 t，最大吊裝高度約110m。主塔采用分節預制吊裝方法進行左右對稱吊裝施工，主塔節段吊裝采用歐維姆公司的LSDKC提升控制系統LSD高速提升千斤頂。主塔節段吊裝需要進行提升、翻身、姿態調整、橫移、下放、對口、精調等復雜工序，提升過程中，吊點的提升同步性要求高、對口調整精度要求嚴格、環境溫度要求苛刻。吊裝過程施工環境復雜、技術要求高，施工難度大、風險高，整個主塔節段的吊裝施工共歷時約160天，于2018年1月12日成功合龍。

柳州白沙大橋，在全體歐維姆施工人員兢兢業業、苦干巧干下，目前已取得階段性勝利，鋼箱梁貫通以及主塔順利合龍為歐維姆再添佳績，這是歐維姆人精心組織、科學管理、技術過硬的結晶。歐維姆為柳州“橋梁博物館”再添亮點。
